Zwei neue KVH Deckenbalken

Nachdem gestern der Querbalken eingebaut wurde, wollte ich mich heute gleich an den weiteren Aufbau der Zwischendecke machen. Mit dem Bosch DLE70 kurzerhand ausgemessen und dann an die Ausfassung des Endes machen, welches in den Querbalken eingelassen werden sollte. Da es kaum möglich ist einmal abgesägtes Holz wieder ranzusägen, war Vorsicht angesagt.

Die folgenden Bilder sind vom zweiten von drei Balken, obwohl nur zwei eingebaut wurden - soviel zu meinen Vermessungskünsten. Zum Glück haben wir für genau diesen Fall mehr Holz gekauft als eigentlich notwendig ;-) . Grund des Irrtums war, dass ich auf dem Display vom Laserentfernungsmesser DLE70 cm und mm verwechselt habe.

KVH-Schnittkunst

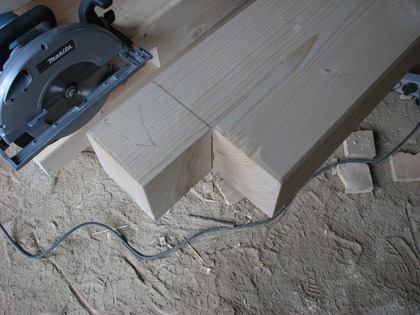

Es geht weniger um Kunst als darum wie ich die letzten 10cm des KVHs ausgeschnitten habe um es in den Querbalken einzulassen. Es ist in diesem Zusammenhang immer praktisch zu wissen wieviel Abstand vom Anschlag bis zur gewünschten Schnittlinie eingehalten werden muss und welche Breite das Sägeblatt hat. Je nachdem, ob ich das Holz links oder rechts der Säge auf Maß haben möchte, darf ich nicht vergessen das Sägeblatt abzuziehen oder hinzuzuaddieren. Prinzipiell sind 60mm standard aber auch das ist abhängig davon ob ich den Bleistiftstrich breiter oder schmaler mache. Liegt meine Anschlagkante drauf oder eher knapp daneben usw. usf.

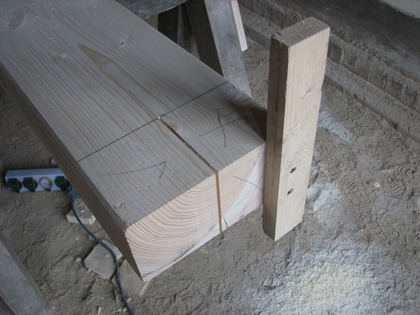

Wenn ich das einmal aussortiert habe, kann ich die Anschlagkante befestigen. Geht es garnicht anders, dann kann ich diese auch einfach im Werkstück festschrauben wie auf dem Bild unten. Vorteilhaft, wenn das durchlöcherte Holz anschließend nicht mehr erwünscht wird (wie hier).

Ebenfalls zu erkennen ist, dass ich mir das Holz immer genau markiere, damit ich bestimmt nicht vergesse welches Holzstück Ausschuss ist und was dranbleiben soll.

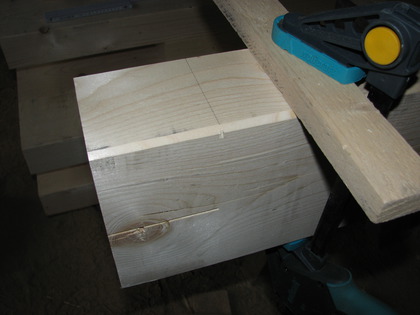

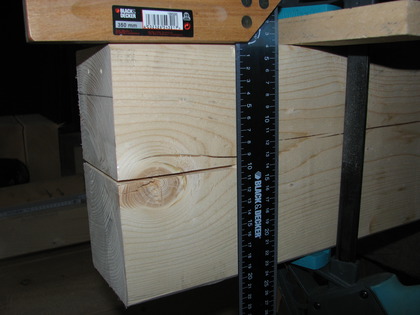

Im oberen Bild ist zu erkennen, dass die Anschlagkante bereits mit einer Einhandzwinge befestigt wurde und zur Prüfung eine winzig kleine Nut in die Holzkante geschnitten wurde. Danach lege ich den Winkel (unten) an und versichere, dass die Außenkante der Nut mit der Außenkante des horizontalen Schnitts übereinstimmt. Ist das der Fall, kann die Säge ihre Arbeit verrichten.

Die Aufliegekante

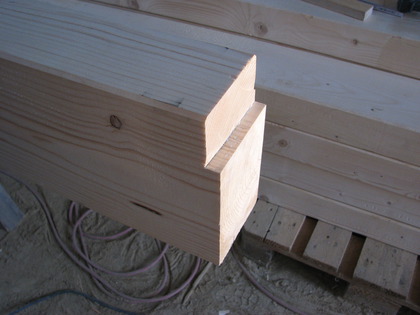

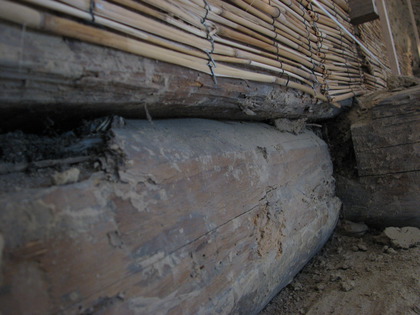

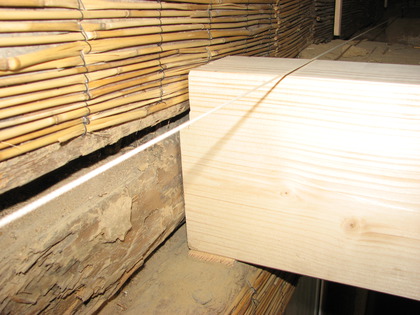

Zur Hausinnenseite wurde das KVH eingefasst werden, während zur Hausaußenseite es auf das Fachwerk gestellt werden konnte. Auch das ging natürlich nicht so ohne weiteres und erforderte weitere Schnittarbeiten, damit der Balken auch in die besondere Fachwerkkonstruktion passen würde.

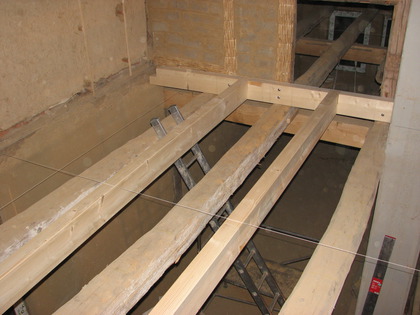

Zwei Deckenbalken im Fachwerk

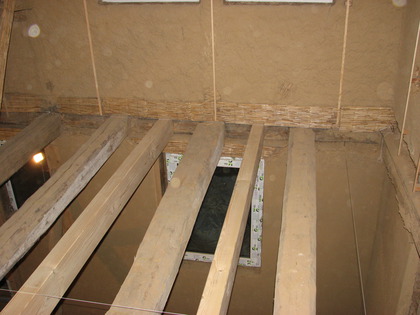

Somit wurden heute immerhin zwei Deckenbalken ins Fachwerk eingesetzt - und das ganze ohne Zimmerleute ;-) . Es ist mir einigermaßen gelungen das KVH waagerecht auszuloten aber das Holz hat in sich leider auch Unregelmäßigkeiten auf die ich keinen weiteren Einfluss habe. Ich denke, dass ein paar mm Abweichung durchaus im Bereich des Akzeptablen ist. Genaueres kann ich aber erst sagen, wenn der Fußboden eingebaut ist, denn es werden sich bestimmt noch mehr Fehler dazugesellen.

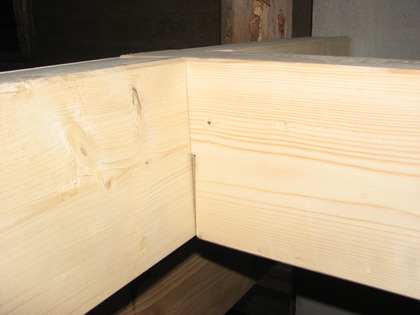

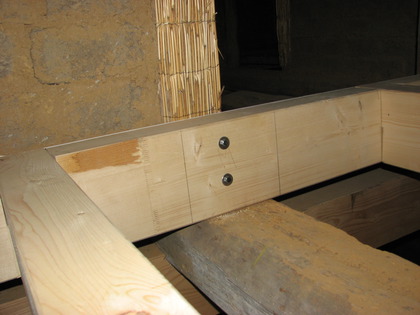

Beim Anziehen des Querbalkens in das Fachwerk dahinter, habe ich diesen wohl leicht gekippt, sonst würde nicht dieser Luftkeil entstehen. Ansonsten bilden Querbalken und eingelassene Deckenbalken eine Ebene und das ist eine gute Voraussetzung für einen waagerechten Boden.
