Schrauben am Frästisch


4℃, der Schnee ist weg.


Knapp eine Arbeitswoche ist es her, dass ich zuletzt Zeit hatte mich um etwas am Haus zu kümmern. Mittlerweile sind die bestellten (geschliffenen) HSS-G Metallbohrer eingetroffen und so traue ich mir auch zu, anständige Bohrlöcher in den Führungsschienen zu hinterlassen, um diese an der Holzplatte befestigen zu können.

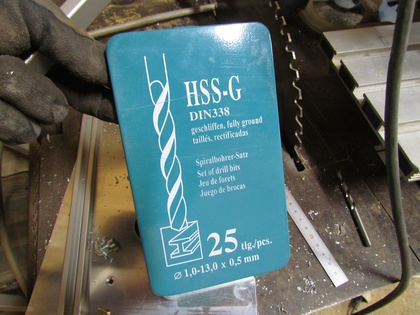

Ein günstiges Sortiment HSS G Metallbohrer

Das HSS G Bohrersortiment von 1mm bis 13mm

Der alte Bohrständer von AEG wurde also mit der bekannten Makita Bohrmaschine bestückt, um sowohl die Alu-Grundplatte, als auch die beiden Alu-Führungsschienen mit Löchern zu dekorieren. Dabei entpuppte sich das Ermitteln der richtigen Bohrergröße als eine kleine Herausforderung.

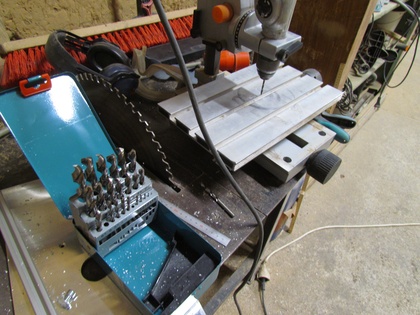

Bohrständer neben HSS G Metallbohrern zu Gast bei der Tischkreißäge

Breite Löcher in engen Orten

Die Zwischenüberschrift lässt bereits vermuten, dass es um die Senklöcher in den Führungsschienen geht, welche zwischen den seitlichen Alu-Wänden am "Boden" gebohrt werden mussten, um die Schienen in der Tischplatte zu verankern. Dabei war die Idee recht einfach: Zuerst die Senklöcher für den Schraubenkopf vorbohren und anschießend das eigentliche Schraubenloch nachreichen, damit der Schraubenkopf tief im Alu sitzt.

Leider sind mir dabei die unterschiedlichsten Fehler unterlaufen, bis ich den Dreh endlich heraus hatte. Angefangen bei der Wahl des falschen Bohrers; Er war schlicht zu breit und drohte den Führungsschlitz zu berühren…

über die Anwendung von zu viel Kraft beim Absenken der Bohrmaschine…

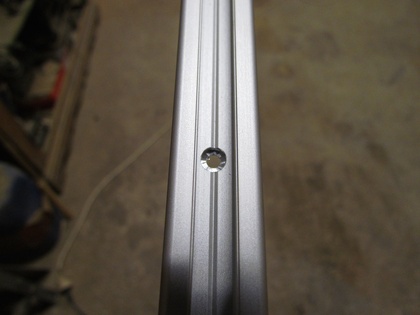

Das Loch wurde zu schnell forciert

gefolgt von zu tiefen Bohrungen…

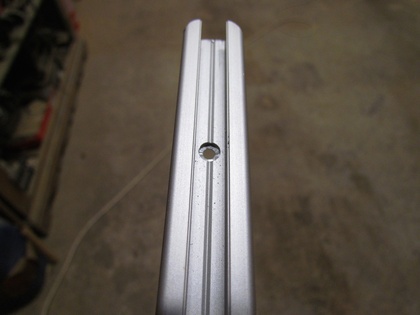

Hier wurde zu tief gebohrt

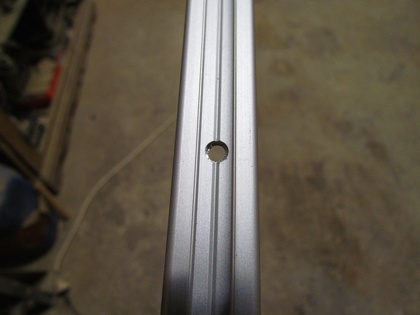

Zu tief gebohrt

bis ich es endlich schaffte, die Löcher so zu vertiefen, dass die Schraubenköpfe gut darin verschwanden ohne ein Alu-Massaker anzurichten. Beim letzten Foto der "Bohrloch"-Serie kann man erkennen, dass ich mit dem Bohrer zusätzlich die Seite des Führungsschlitzes berührt habe.

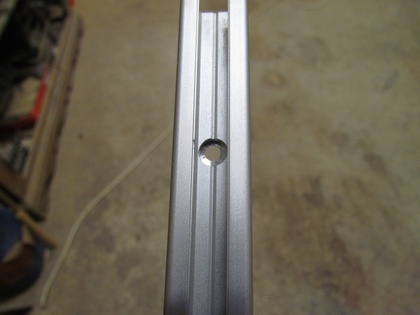

So sollten die Bohrlöcher außehen

Alles festgeschraubt

Die Befestigungslöcher in die Alu-Grundplatte zu schneiden war recht schnell erledigt und so konnten alle Teile noch zügig an der Tischplatte befestigt werden, bevor es Zeit wurde, die Kinder ins Bett zu bringen.

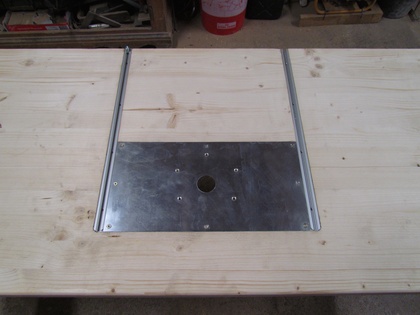

Alle Bauteile wurden festgeschraubt

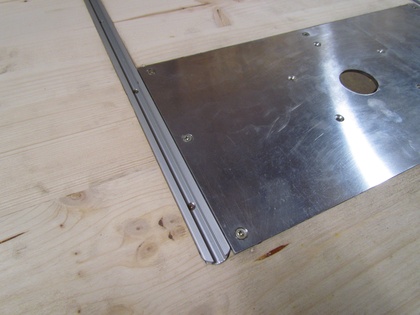

Grundplatte und Führungßchiene links befestigt

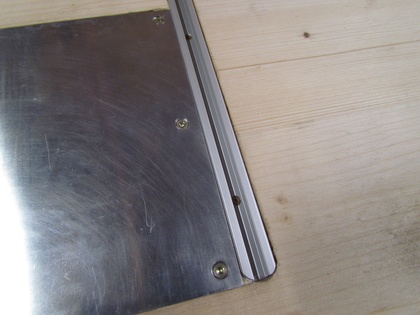

Grundplatte und Führungßchiene rechts befestigt

Als nächstes muss ich mich darum kümmern eine entsprechende Anlegeschiene zu konstruieren, entlang welcher das Fräs-Werkstück geführt wird, um es zu bearbeiten. Die kleinen Nutensteine sind auch zu fummelig und verdrehen sich zu schnell, was dann für wenig Halt sorgt beim Festschrauben; danach werde ich also auch noch Ausschau halten.

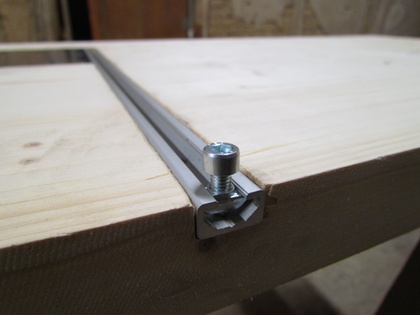

Nutenstein in Aluminium Führungßchiene

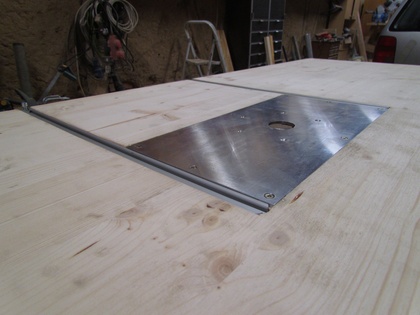

Alle Teile liegen unterhalb der Holzoberfläche

Insgesamt macht die Konstruktion aber schon einen recht brauchbaren Eindruck und ich freue mich darauf, bald erste Experimente mit dem selbstgebauten Behelfs-Frästisch zu machen.
