Ausglasen für Anfänger


25.10.2010, 6°C


"Wie, ich soll jemanden fragen wie das geht?"
"Hallo?! Ich bin ein Mann! Schließlich frage ich auch nicht nach der Richtung, wenn ich mich verfahren habe!"

Mit dieser Einstellung und etwas Erfindertatendrang, ging ich an die Arbeit die Konstruktion eines Kunststofffensters mit festverglastem Seitenteil zu erforschen.

Dies ist meine Geschichte …

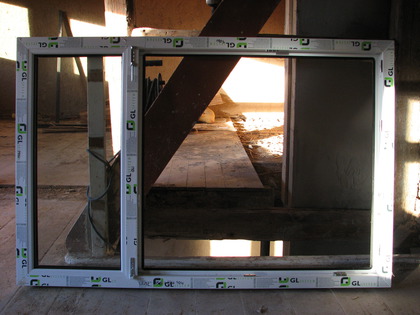

Kunststofffenster mit fest verglastem Seitenstreifen

Der Pfosten muss raus!

Als erstes mussten einige Verschraubungen gelöst werden. Sowohl oben, als auch unten, war der Pfosten mit jeweils zwei ziemlich langen Schrauben mit dem Rahmen verschraubt.

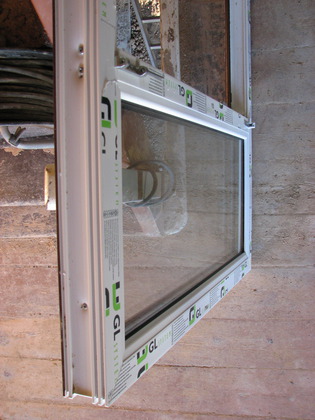

Der Pfosten ist oben und unten mit Schrauben befestigt

Das obere Scharnier musste ebenfalls entfernt werden, da jeweils oben und unten am Scharnier zwei Arretiernippel den Rahmen mit dem Pfosten zusammen hielten.

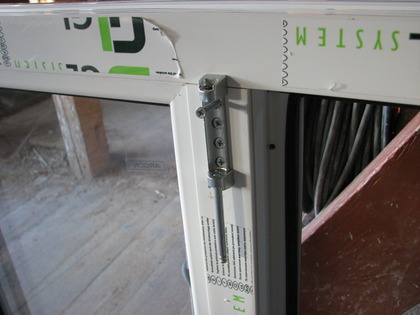

Das obere Scharnier musste entfernt werden

Im Innenbereich des Fenster (wo der Flügel sitzt) konnte ich oben und unten jeweils zwei Schrauben erkennen. Es war aber überflüssig diese zu lösen, da die Gegenstücke sich auf der Seite mit dem Glas befanden.

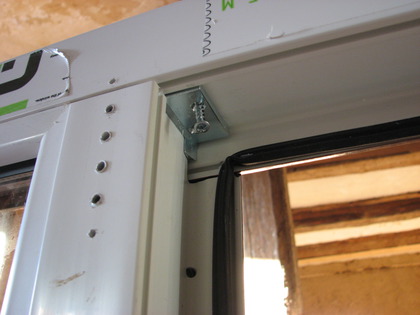

Im Innenbereich habe ich noch zwei Schrauben gelöst das war aber überflüssig

Jetzt konnte ich bereits - mit zaghaftem Kraftaufwand - den Rahmen vom Pfosten "trennen".

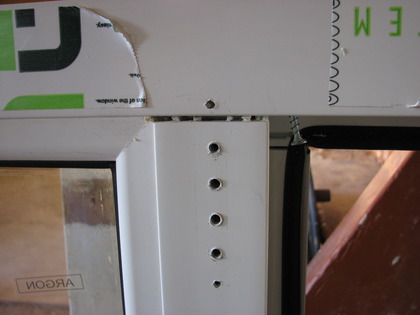

Der Pfosten trennte sich jetzt bereits etwas vom Rahmen ab

Es fehlte nur noch das Ecklager, welches ebenfalls über zwei Arretiernippel, zur Verbindung von Rahmen und Pfosten, verfügte.

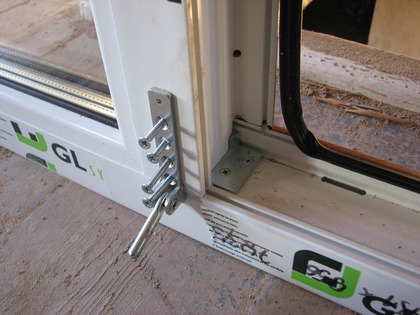

Das Ecklager musste ebenfalls entfernt werden

Nun brauchte ich zwei weitere Hände und diese holte ich mir in Form der treuen 5T Stockwinde. Sie half mir den Rahmen vorsichtig auseinander zu drücken.

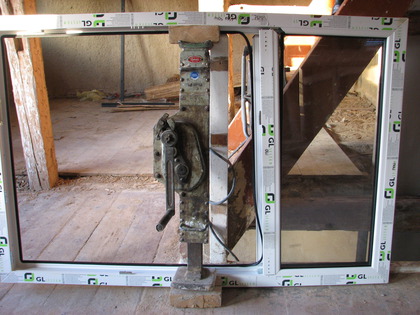

Der Fensterrahmen wurde mit der Stockwinde sanft auseinandergedrückt

Jetzt, endlich, konnte der Pfosten bewegt werden und es gab erste Einblicke in das Ineinandergreifen der Glashalteleiste in den Pfosten bzw. den Rahmen.

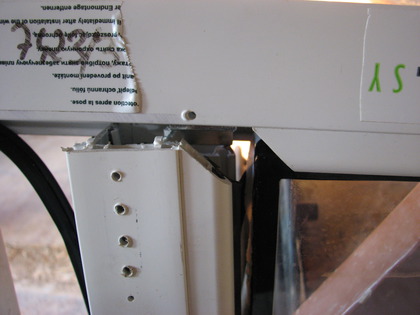

Der Pfosten lies sich nun bewegen

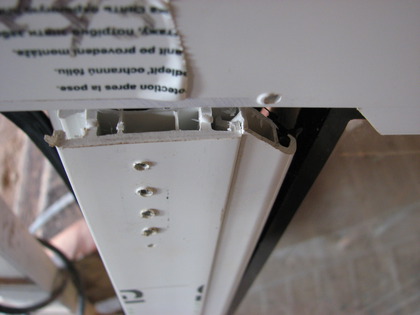

Endlich ist zu erkennen wie die Glashalteleiste im Pfosten steckt

Die Glashalteleisten entfernen

Die Glashalteleiste konnte entfernt werden und dabei purzelten überall Distanzstücke aus Kunststoff umher. Diese wurden offensichtlich zwischen den Rahmen und das Isolierglas gelegt um Bewegungen der Scheibe zu unterbinden.

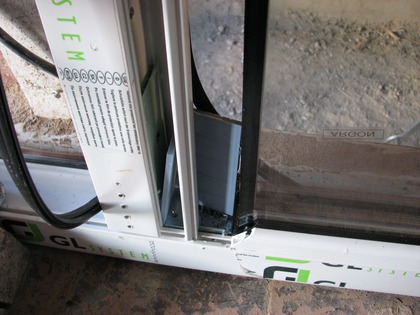

Der Pfosten wurde vom Isolierglas weg bewegt die Glashalteleiste liegt frei

Genauere Untersuchungen zeigten wie die Glashalteleiste in den Kunststoffrahmen greift.

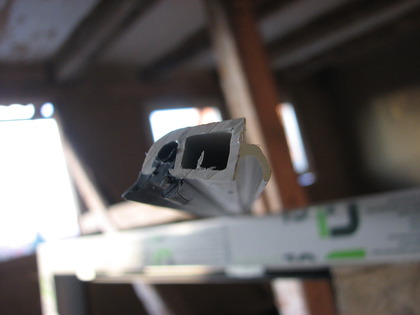

Die Glashalteleiste links die Dichtlippe rechts der Haken

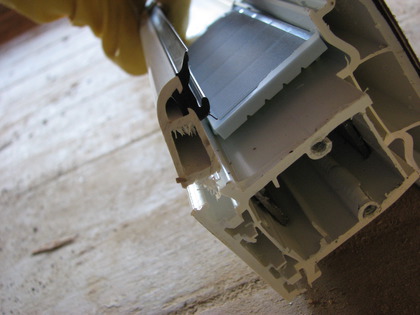

So greift die Glashalteleiste in den Rahmen

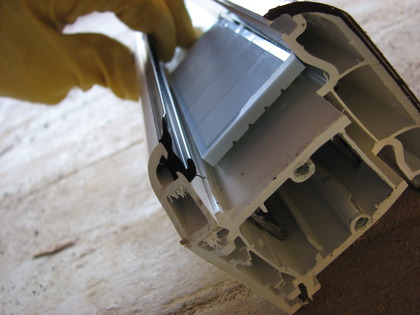

Die Gummidichtung liegt am Isolierglas an

Der Pfosten konnte entfernt werden und mit ihm war der Zugang zu den restlichen Glashalteleisten offen. Mit einem Schraubenzieher als Hebel konnten diese schnell abgeklipst werden.

Der Pfosten ist weg

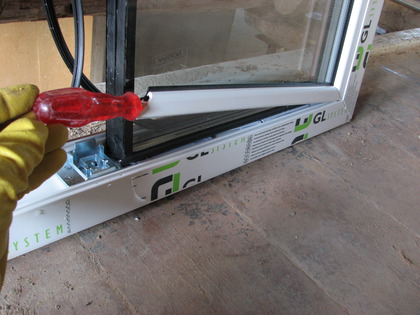

Jetzt konnten die übrigen Glashalteleisten mühelos entfernt werden

Auch hier waren wieder Distanzstücke unterhalb der Scheibe vorhanden. Ich versuchte mir gut zu merken wo sie lagen - aber so richtig gelungen ist mir das nicht *g* .

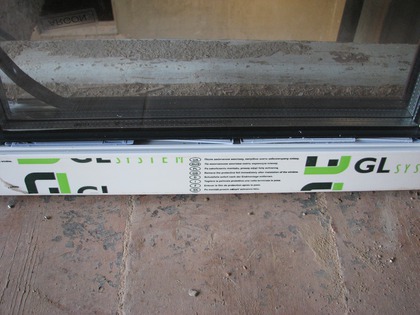

Ueberall flogen Distanzstücke aus Kunststoff herum

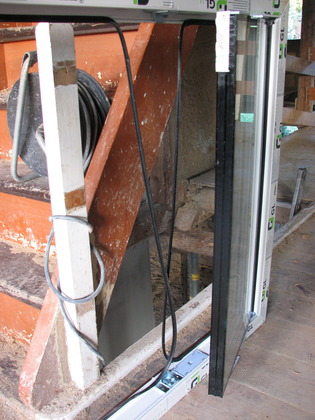

Das Glaselement konnte nun entfernt werden

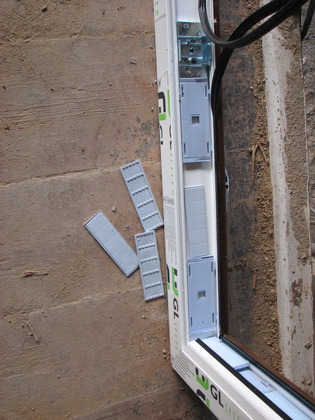

Weitere Distanzstücke im Fensterrahmen

Die Isolierglasscheibe wurde vorsichtig beiseite gestellt

Den Fensterrahmen wieder zusammensetzen und einbauen

Mit der Isolierglasscheibe aus dem Weg, konnte ich mich wieder um das Zusammensetzen des Fensterrahmens kümmern. Pfosten einsetzen, Schrauben oben und unten wieder reindrehen, Dichtlippen in die Fugen drücken und Scharnier und Ecklager anschrauben: fertig!

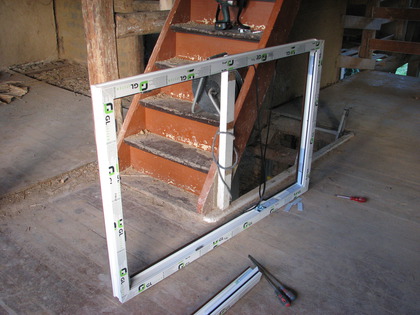

Der Fensterrahmen ohne Pfosten

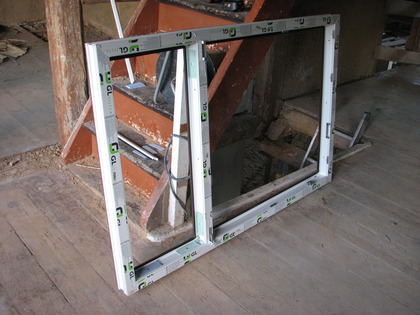

Der Fensterrahmen mit wiedereingebautem Pfosten

Der Rest war reine Routine und innerhalb 15 Minuten erledigt. Am längsten brauchte ich dabei für die drei Schrauben, welche im Bereich des Festglaselements anzubringen waren. Der Platz dort war zu gering für den Boschhammer, also musste ich mit einer Knarre die Rahmenanker mit TX30-Aufnahme in das Holz treiben. Boah kann das lange dauern o___O; .

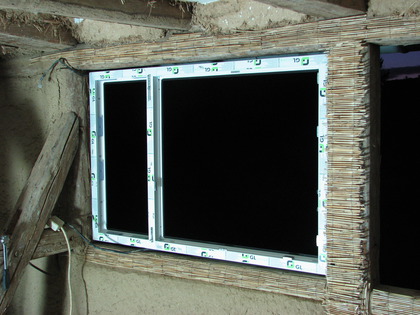

Das Einsetzen des Fensterrahmens war dann schnell erledigt

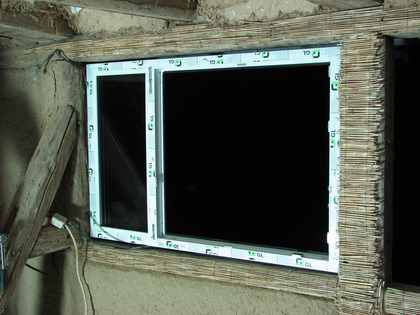

Festglaselement nach dem Ausglasen wieder eingesetzt

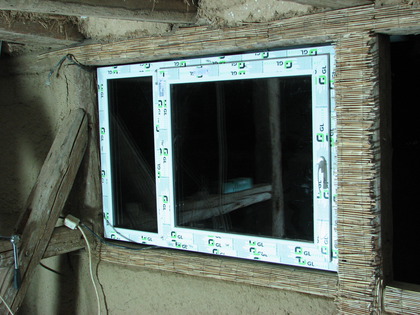

Als der Flügel drin war lies sich das Fenster mühelos öffnen und schliessen

Ausglasen für Fortgeschrittene

O.K. zugegebenermaßen war meine Methode recht aufwendig. Dafür konnte ich aber auch sicherstellen, dass ich den Mechanismus vollständig verstehe. Wie es der Zufall wollte, kam unser Fensterlieferant noch vorbei um die Rechnung zu bringen (muss das sein?). Er zeigte mir, zumindest in Theorie, wie ein Profi das macht ;-) .

Man nehme einen Stechbeitel und drücke diesen zwischen Rahmen und Glashalteleiste (abgeschrägte Kante nach oben um sicheren Halt zu gewährleisten).

Wichtig: nicht an der Kante, sondern möglichst in der Mitte wo die Federung der Leiste am größten ist. Sicherstellen, dass der Beitel wirklich zwischen der Leiste und dem Rahmen sitzt.

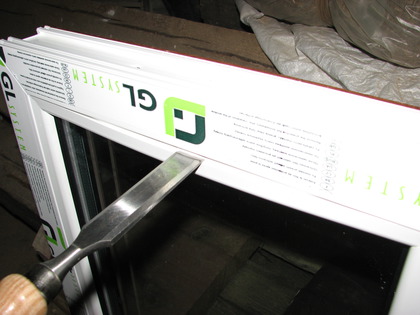

Die Profis setzen einen Beitel an der Glashalteleiste an

Jetzt mit einem gezielten Schlag auf die oberseite des Beitels die Glashalteleiste aus ihrer Fassung drücken.

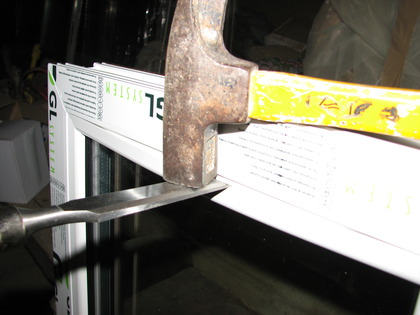

Die Glashalteleiste wird mit einem gezielten Schlag aus dem Rahmen gedrückt

Der Rest ist einfach ;-) - aber so kann das ja jeder. Wir sollten nie vergessen, dass Grundlagenforschung heute, wichtig für das Verständnis von morgen ist :-) .
